摘要:利用計算流體力學數值計算仿真方法，對渦街流量計以水為介質進行了仿真分析，得到一些流場分析結果。 由渦街流量計測量原理可知，只要在流量標準裝置上測得儀表系數K,就可以得到流量。
1仿真數學模型與邊界條件
1.1仿真數學模型
　　當介質為水時，由雷諾數可知，在裝置的整個流量范圍內，流量計內部的流動為湍流流動。采用K-ε湍流模型，結合三維不可壓縮黏性流體的N-S方程，建立封閉方程組。
　　其中湍流動能K的輸運方程和湍流耗散率ε的輸運方程分別為

　　其中湍流運動黏性系數ʋt與湍流動能產生項P分別為

　　式中:u一流體在軸向坐標x的速度;ʋ一流體在徑向坐標r下的速度。
　　以上4組方程使用CFD仿真軟件進行壓力-速度耦合，用有限體積法進行離散處理，壓力采用砌體力加權離散格式，動量、湍動能與湍動能耗散率均采用二階迎風離散格式。
1.2仿真物理模型

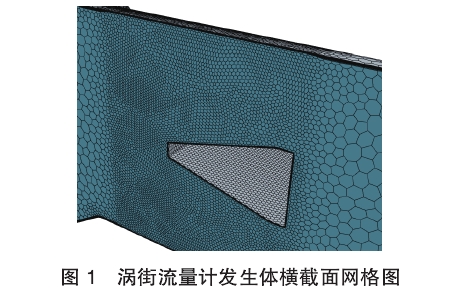

　　選擇DN50口徑的渦街流量計，利用StarCCM軟件建立渦街流量計幾何模型并劃分網格，渦街流量計發生體橫截面網格如圖1所示。

　　為了提高計算效率,渦街發生體處重點加密,其他區域適當稀疏。由圖1可知，渦街發生體所處流場網格均勻加密。通過加密畫法，靠近渦街發生體的橫截面網格較密，遠離渦街發生體而靠近管壁的網格較稀疏。
2.2仿真條件設定
　　目前仿真僅選擇不可壓縮的水為介質，對于不可壓縮流體水密度以實驗室測量結果為依據。模型選擇RNGk-ε雙方程湍流模型，該模型可以很好地處理高應變率以及流線彎曲程度較大的流體流動，非常適合具有旋渦脫落現象的渦街流場仿真。
2流場仿真分析

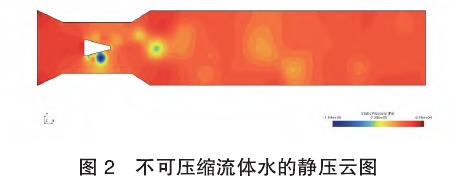

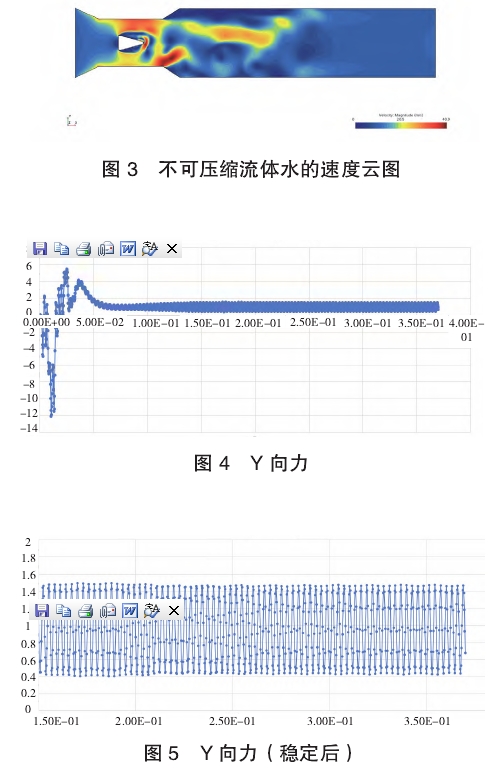

　　影響渦街流量計旋渦頻率的是發生體兩側的流速U;和發生體的結構，由于發生體結構尺寸是固定的，因此頻率只與U相關，需要觀測在相同人口流速U條件下的U變化來得到頻率的變化。而速度的變化必然會導致流體密度的變化，因此可觀測發生體兩側的密度云圖，從而判斷可壓縮性對渦街流量計流速U,的影響，通過仿真得到不可壓縮流體水的靜壓云圖(見圖2)、不可壓縮流體水的速度云圖(見圖3)。


　　為判斷是否為充分發展流動，特測量Y軸方向的力(見圖4、圖5) 由圖4、圖5可知，經過一段時間后流場處于穩定狀態。對圖5中靜壓數值進行快速傅立葉變換，得到3種介質下的旋渦脫離頻率圖(見圖6)。

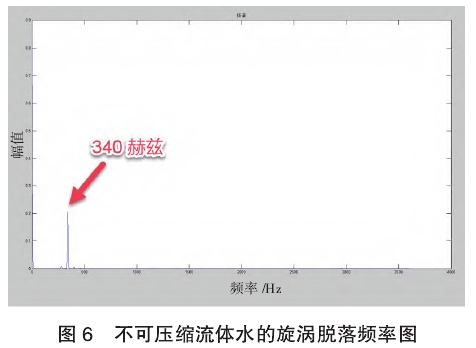

　　通過讀取圖6不可壓縮流體水的旋渦脫落頻率圖最高點的頻率，可得到水旋渦脫落頻率為340Hz。
3結束語
　　利用軟件實現了渦街流量計在不可壓縮流體水的流場仿真，根據卡門渦街的產生機理，仿真出渦街流量計在不可壓縮流體水下的頻率值，為下一步進行空氣、蒸汽計量打下了堅實的基礎。
