渦街流量計特殊場所安裝要求

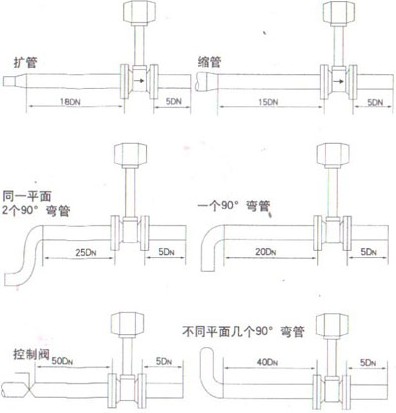

1、管道條件:渦街流量計傳感器前后應有足夠長的圓形直管段,其內徑光滑并與通徑DN一致。前后直管段視前面狀態而變,確保流體為充分發展的流態。詳見圖3
(圖3 )
2、 流體條件:?jiǎn)蜗嗔鞒錆M(mǎn)整個管道,液體中允許有少量氣泡和固體微粒,氣體中允許有少量固體、塵粒和液霧。飽和蒸汽的干度不小于85%。不得有旋轉和脈動流。雷諾數Re>4000。溫度,壓力在規定范圍內。

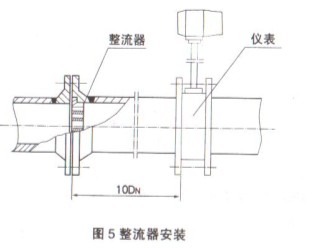

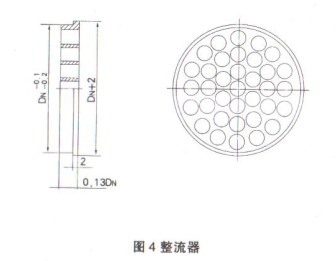

3、 整流器的安裝:場地限制,直管段無法滿足,應安裝整流器,見圖4,是一種非均勻分布多孔整流器,結構簡單,成本低,安裝方便,阻力損失小,安裝見圖5。

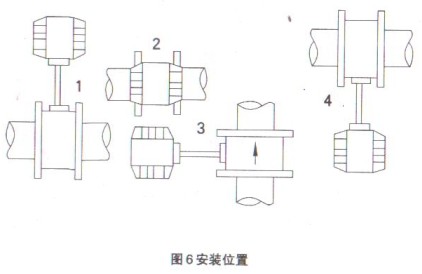

4、 安裝條件:渦街流量計應遠離振動源,有振動時在前后直管段2DN處加支架用橡皮減振。傳感器通徑圓應與直管段內徑圓保持同心。法蘭焊接時,密封夾緊時,管內不得有突出部分。流向應與箭頭方向一致。(高溫時推薦2、3、4位置,常溫和低溫時推薦1位置,垂直管道時選3位置)見圖6

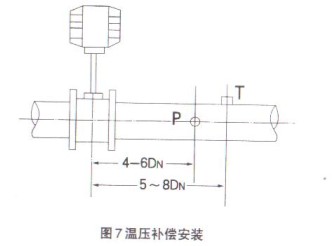

5、 溫度壓力補償安裝:P-壓力變送器,T-溫度傳感器,安裝在后直管段上,見圖7。

6、 爆炸性場所安裝:渦街流量計在搬運或安裝時候應承受的加速度沖擊不允許超過2g。安裝要求應符合:《中華人民共和國爆炸危險使用場所電氣安全使用規程》規定,儀表必須與電源,信號安全柵配套使用,或者選用隔爆型傳感器(變送器),不得直接與其他供電系統連接。
