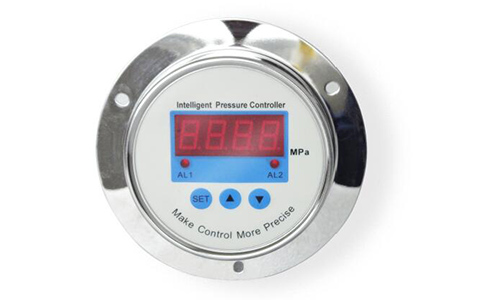

SK-100系列數顯電接點壓力表采用穩定性能的壓力傳感器作為其敏感元件，以檢測過程介質壓力。不銹鋼接口與多種介質兼容。主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等。它具有防水、防爆全封閉結構.儀表帶上下限調節設定裝置，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。

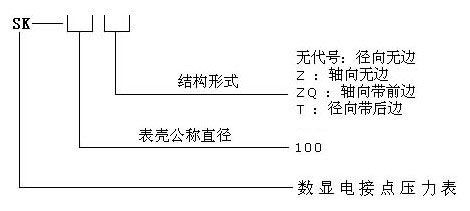

型號命名：
技術參數：
測量范圍
MPa |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60 |
精度% |
± 0.5 |
| 供電方式 |
24VDC |
接點電參數 |
工作電壓 |
24VDC 220vAC |
最大工作電流 |
5A |
最大功率
（無感負載） |
5A/240VAC |
連接器 |
X14K4P |
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

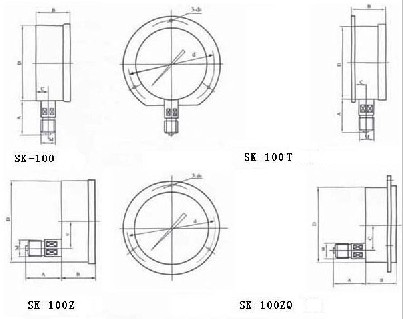

外形尺寸：
型號 |
外形尺寸 mm |
A |
B |
C |
D |
d |
d0 |
M |
SK-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
SK-100T |
44 |
46 |
19 |
118 |
5.5 |
SK-100Z |
43 |
45 |
34 |
/ |
/ |
SK-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
SK-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
SK-150T |
50 |
48 |
20 |
165 |
5.5 |
SK-150Z |
51 |
47 |
55 |
/ |
/ |
SK-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
注：連接螺紋可按要求訂貨 |

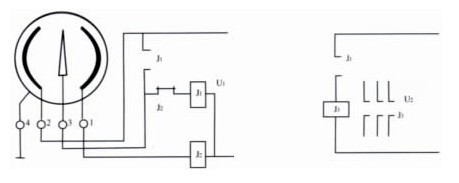

接線示意圖：
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
系列產品有：數顯耐震電接點壓力表、 軸向型數顯電接點壓力表、軸向帶邊數顯電接點壓力表 |
