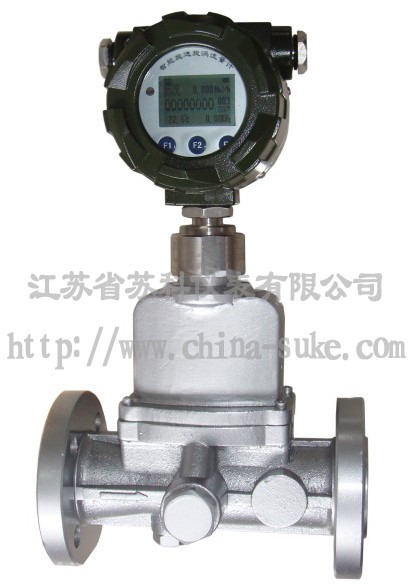

SK-LUX系列智能旋進旋渦氣體流量計采用微處理,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點；該智能旋進旋渦氣體流量計集流量、溫度、壓力檢測功能與一體，并能進行溫度、壓力自動補償，主要技術指標達到同類產品水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
結構：

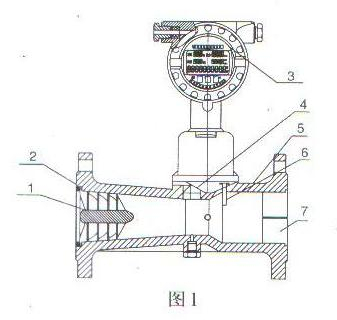

智能旋進旋渦氣體流量計由以下七個基本部件組成（圖1）
1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器
工作原理：

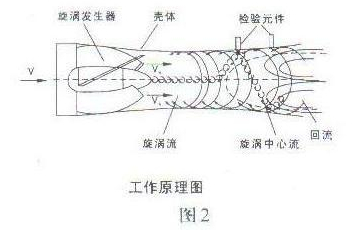

智能旋進旋渦氣體流量計的流量傳感器的流通剖面類似于文丘里管的型線（圖2）。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。
主要特點:
1．內置式壓力、溫度、流量傳感器，安全性好,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．特有時間顯示及實時數據存儲之功能，都能保證內部數據不會丟失,可長期保存。
5．整機功耗低,能憑內電池長期供電運行,是無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
8．轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1200米。
9．整機功耗低，可用內電池供電，也可外接24VDC電源。
產品選型
代號 |
口徑 |
流量范圍m3/h |
| SK-LUX-20 |
DN20 |
1.2～15 |
SK-LUX-25 |
DN25 |
2.5～30 |
SK-LUX-32 |
DN32 |
4.5～60 |
| SK-LUX-40 |
DN40 |
9～120 |
SK-LUX-50 |
DN50 |
10～150 |
| SK-LUX-65 |
DN65 |
20～280 |
SK-LUX-80 |
DN80 |
28～400 |
SK-LUX-100 |
DN100 |
50～800 |
| SK-LUX-125 |
DN125 |
100～1500 |
SK-LUX-150 |
DN150 |
150～2250 |
SK-LUX-200 |
DN200 |
360～3600 |
|
代號 |
功能1 |
N |
無溫壓補償 |
Y |
帶溫壓補償 |
|
代號 |
輸出型號 |
F1 |
4-20mA輸出（二線制） |
F2 |
4-20mA輸出（三線制） |
F3 |
RS485通訊接口 |
|
代號 |
功能2 |
E1 |
1.0級 |
E2 |
1．5級 |
T |
常溫 |
P1 |
1．6Mpa |
P2 |
2．5Mpa |
P3 |
4．0Mpa |
D1 |
內部3.6V供電 |
D2 |
DC24V供電 |
B1 |
不銹鋼 |
B2 |
鋁合金 |
|
