概述
SKLUCB型

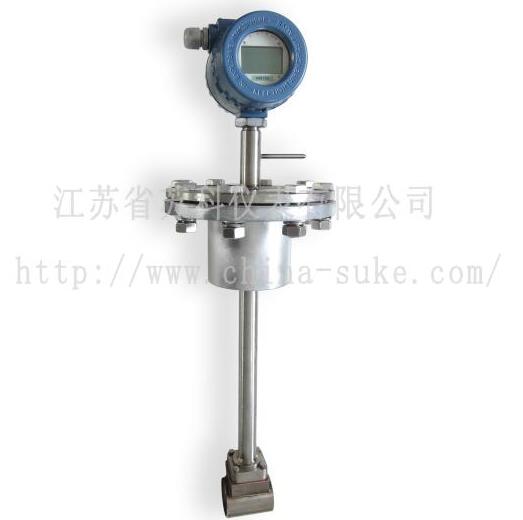

插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度好,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用。
SKLUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

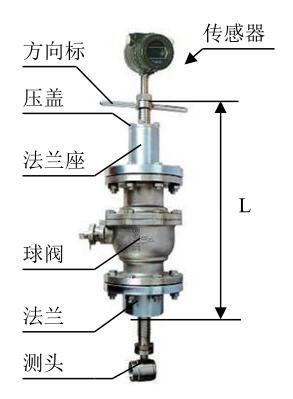

插入式渦街流量計外形尺寸圖
安裝定位尺寸:
| 口徑 |
DN250 |
DN300 |
DN400 |
DN500 |
DN600 |
DN800-2000 |
| L |
60.5 |
58 |
65.5 |
60.5 |
55.5 |
45.5 |
儀表特點
1、 可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
技術參數
表1
公稱通經（mm） |
250～1500 |
儀表材質 |
1Cr18Ni 9Ti |
公稱壓力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
被測介質溫度（℃） |
－40～+250℃ |
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 |
示值的±2.5% |
量程比 |
1:10；1:15 |
阻力損失系數 |
Cd<2.6 |
輸出信號 |
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號 |
供電電源 |
傳感器：、+24VDC
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池 |
信號傳輸線 |
KVVP3×0.3（三線制），2×0.3（二線制） |
傳輸距離 |
≤500m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
EXdbIICT6Gb |
防護等級 |
IP65 |
允許振動加速度 |
1.0g |
型號及功能選擇
SKLUCB- |
插入式渦街流量計 |
代號 |
口徑 |
流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3） |
液體 |
氣體 |
200 |
200mm |
75~750 |
500~5000 |
250 |
250mm |
110~1100 |
800~8000 |
300 |
300mm |
160~1500 |
1560~ |
400 |
400mm |
180~3000 |
2750~ |
500 |
500mm |
300~4500 |
4300~ |
600 |
600mm |
450~6500 |
6100~ |
800 |
800mm |
750~ |
11000~ |
1000 |
1000mm |
1200~ |
17000~ |
>1000 |
|
協議 |
協議 |
|
代號 |
功能1 |
N |
無溫壓補償 |
Y |
有溫壓補償 |
|
代號 |
輸出型號 |
F1 |
4-20mA輸出（二線制） |
F2 |
脈沖 |
F3 |
RS485通訊接口 |
F4 |
HART協議 |
|
代號 |
被測介質 |
J1 |
液體 |
J2 |
氣體 |
J3 |
蒸汽 |
|
代號 |
功能2 |
E |
2.5級 |
T1 |
常溫 |
T2 |
高溫 |
T3 |
蒸汽 |
P1 |
1.6MPa |
P2 |
2.5MPa |
P3 |
4.0MPa |
D1 |
內部3.6V供電 |
D2 |
DC24V供電 |
B1 |
不銹鋼 |
B2 |
碳鋼 |
A |
帶球閥 |
插入式渦街流量儀表安裝步驟：
1．在管道上用氣焊開一個略小于φ100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（ 保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。
渦街流量計系列產品有：插入式渦街流量計；氣體渦街流量計；蒸汽渦街流量計；帶溫壓補償一體式渦街流量計；
